“Hello World” C++ Programm

Zusammenfassung

Es ist ein einfaches C++-Programm, aber wie kann man es so implementieren, dass es in einer Webanwendung als WebAssembly verwendet werden kann?

Ist ein einfaches C++ Programm, aber wie implementiert man es damit es in einer Webanwendung als WebAssembly verwendet werden kann? Dieser Artikel wird sich nicht um die Details über C++ und clang bzw. dem Kompilieren mit Makefile kümmern. Es geht vor allem darum, die Schlüsselstellen zu beleuchten um das Zusammenspiel von C++, WebAssebly und der Webanwendung zu verstehen. Aber wenn hier mehr Erklärung gewünscht ist, gerne einfach melden.

Programm

Dies ist das hello_world.cpp Programm und ale weiteren Dateien können unter dem GitHub gefunden werden.

#include "nanolibc/libc.h"

#define WASM_EXPORT __attribute__((visibility("default"))) extern "C"

WASM_EXPORT void helloWorld() {
  printf("Hello, World!\n");
}

Kurzbeschreibung: * #include ist die Header Datei, welche die Funktionssignaturen von nanolibc zur Verfügung stellt. In diesem Beispiel wird die printf Funktion davon verwendet, welche von Marco Paland stammt. Diese printf Funktion benutzt die _putchar Funktion innerhalb der _out_char Hilfsfunktion (printf.cpp Zeile 128). Die _putchar Funktion ist in der putchar.cpp Datei definiert und verwendet die print_string Funktion (Zeile 19). Die print_string Signatur kommt von der libc_enviroment.h Header-Datei und wird Dort als Extern definiert. Die Implementierung von print_string ist nirgends in C++ vorhanden. Diese Funktion dient als Schnittstelle zum Gästesystem und wird von diesem zur Verfügung gestellt. Diese Art der implementierung ist inspiriert vom Projekt von Peter Strandmark * #define definiert das WASM_EXPORT Makro. Welches verwendet wird um die Funktionen im WebAssembly zu exportieren, damit diese von der Webanwendung verwendet werden kann. Mehr dazu in der WebAssembly Linker Dokumentation unter --export-dynamic

Compilieren

Mit dem Befehl make wird das Programm kompiliert. Wobei dieser das folgende Makefile verwendet.

DEPS =
OBJ = hello_world.o
NANOLIBC_OBJ = $(patsubst %.cpp,%.o,$(wildcard nanolibc/*.cpp))
OUTPUT = hello_world.wasm

COMPILE_FLAGS = -Wall \
        --target=wasm32 \
        -Os \
        -nostdlib \
        -fvisibility=hidden \
        -std=c++14 \
        -ffunction-sections \
        -fdata-sections \
        -DPRINTF_DISABLE_SUPPORT_FLOAT=1 \
        -DPRINTF_DISABLE_SUPPORT_LONG_LONG=1 \
        -DPRINTF_DISABLE_SUPPORT_PTRDIFF_T=1

$(OUTPUT): $(OBJ) $(NANOLIBC_OBJ) Makefile
    wasm-ld \
        -o $(OUTPUT) \
        --no-entry \
        --strip-all \
        --export-dynamic \
        --allow-undefined \
        --initial-memory=131072 \
        -error-limit=0 \
        --lto-O3 \
        -O3 \
        --gc-sections \
        $(OBJ) \
        $(LIBCXX_OBJ) \
        $(NANOLIBC_OBJ)


%.o: %.cpp $(DEPS) Makefile nanolibc/libc.h nanolibc/libc_enviroment.h
    clang++ \
        -c \
        $(COMPILE_FLAGS) \
        -o $@ \
        $<

hello_world.wat: $(OUTPUT) Makefile
    wasm2wat -o hello_world.wat $(OUTPUT)

wat: hello_world.wat

clean:
    rm -f $(OBJ) $(NANOLIBC_OBJ) $(OUTPUT) hello_world.wat

Unter Ubuntu müssen folgende Pakete installiert sein sudo apt install clang lld make.

$ make
clang++ \
        -c \
        -Wall --target=wasm32 -Os -nostdlib -fvisibility=hidden -std=c++14 -ffunction-sections -fdata-sections -DPRINTF_DISABLE_SUPPORT_FLOAT=1 -DPRINTF_DISABLE_SUPPORT_LONG_LONG=1 -DPRINTF_DISABLE_SUPPORT_PTRDIFF_T=1 \
        -o hello_world.o \
        hello_world.cpp
clang++ \
        -c \
        -Wall --target=wasm32 -Os -nostdlib -fvisibility=hidden -std=c++14 -ffunction-sections -fdata-sections -DPRINTF_DISABLE_SUPPORT_FLOAT=1 -DPRINTF_DISABLE_SUPPORT_LONG_LONG=1 -DPRINTF_DISABLE_SUPPORT_PTRDIFF_T=1 \
        -o nanolibc/libc.o \
        nanolibc/libc.cpp
clang++ \
        -c \
        -Wall --target=wasm32 -Os -nostdlib -fvisibility=hidden -std=c++14 -ffunction-sections -fdata-sections -DPRINTF_DISABLE_SUPPORT_FLOAT=1 -DPRINTF_DISABLE_SUPPORT_LONG_LONG=1 -DPRINTF_DISABLE_SUPPORT_PTRDIFF_T=1 \
        -o nanolibc/memory.o \
        nanolibc/memory.cpp
clang++ \
        -c \
        -Wall --target=wasm32 -Os -nostdlib -fvisibility=hidden -std=c++14 -ffunction-sections -fdata-sections -DPRINTF_DISABLE_SUPPORT_FLOAT=1 -DPRINTF_DISABLE_SUPPORT_LONG_LONG=1 -DPRINTF_DISABLE_SUPPORT_PTRDIFF_T=1 \
        -o nanolibc/printf.o \
        nanolibc/printf.cpp
clang++ \
        -c \
        -Wall --target=wasm32 -Os -nostdlib -fvisibility=hidden -std=c++14 -ffunction-sections -fdata-sections -DPRINTF_DISABLE_SUPPORT_FLOAT=1 -DPRINTF_DISABLE_SUPPORT_LONG_LONG=1 -DPRINTF_DISABLE_SUPPORT_PTRDIFF_T=1 \
        -o nanolibc/putchar.o \
        nanolibc/putchar.cpp
wasm-ld \
        -o hello_world.wasm \
        --no-entry \
        --strip-all \
        --export-dynamic \
        --allow-undefined \
        --initial-memory=131072 \
        -error-limit=0 \
        --lto-O3 \
        -O3 \
        --gc-sections \
        hello_world.o \
         \
        nanolibc/libc.o nanolibc/memory.o nanolibc/printf.o nanolibc/putchar.o

$ wasm-objdump -x hello_world.wasm

hello_world.wasm:       file format wasm 0x1

Section Details:

Type[8]:
 - type[0] (i32, i32, i32, i32) -> nil
 - type[1] (i32) -> nil
 - type[2] () -> nil
 - type[3] (i32, i32, i32) -> i32
 - type[4] (i32) -> i32
 - type[5] (i32, i32) -> i32
 - type[6] (i32, i32, i32, i32, i32) -> i32
 - type[7] (i32, i32, i32, i32, i32, i32, i32, i32, i32, i32) -> i32
Import[1]:
 - func[0] sig=1 <env.print_string> <- env.print_string
Function[18]:
 - func[1] sig=2 <helloWorld>
 - func[2] sig=2
 - func[3] sig=3
 - func[4] sig=4
 - func[5] sig=4 <_Znwm>
 - func[6] sig=4
 - func[7] sig=2
 - func[8] sig=4
 - func[9] sig=4 <_Znam>
 - func[10] sig=1 <_ZdlPv>
 - func[11] sig=1
 - func[12] sig=1 <_ZdaPv>
 - func[13] sig=5
 - func[14] sig=0
 - func[15] sig=6
 - func[16] sig=0
 - func[17] sig=7
 - func[18] sig=1
Table[1]:
 - table[0] type=funcref initial=3 max=3
Memory[1]:
 - memory[0] pages: initial=2
Global[1]:
 - global[0] i32 mutable=1 - init i32=66976
Export[6]:
 - memory[0] -> "memory"
 - func[1] <helloWorld> -> "helloWorld"
 - func[5] <_Znwm> -> "_Znwm"
 - func[9] <_Znam> -> "_Znam"
 - func[10] <_ZdlPv> -> "_ZdlPv"
 - func[12] <_ZdaPv> -> "_ZdaPv"
Elem[1]:
 - segment[0] flags=0 table=0 count=2 - init i32=1
  - elem[1] = func[14]
  - elem[2] = func[16]
Code[18]:
 - func[1] size=15 <helloWorld>
 - func[2] size=3
 - func[3] size=44
 - func[4] size=12
 - func[5] size=10 <_Znwm>
 - func[6] size=569
 - func[7] size=355
 - func[8] size=100
 - func[9] size=10 <_Znam>
 - func[10] size=10 <_ZdlPv>
 - func[11] size=131
 - func[12] size=10 <_ZdaPv>
 - func[13] size=66
 - func[14] size=18
 - func[15] size=1924
 - func[16] size=2
 - func[17] size=789
 - func[18] size=176
Data[1]:
 - segment[0] memory=0 size=385 - init i32=1024
  - 0000400: 6e61 6e6f 6c69 6263 2f6d 656d 6f72 792e  nanolibc/memory.
  - 0000410: 6370 7000 4d65 6d6f 7279 2064 756d 7000  cpp.Memory dump.
  - 0000420: 6f6c 645f 7369 7a65 203d 3d20 6375 7272  old_size == curr
  - 0000430: 656e 742d 3e73 697a 6520 2b20 7369 7a65  ent->size + size
  - 0000440: 6f66 284d 656d 6f72 7942 6c6f 636b 2920  of(MemoryBlock)
  - 0000450: 2b20 6e65 7874 2d3e 7369 7a65 0048 656c  + next->size.Hel
  - 0000460: 6c6f 2057 6f72 6c64 0062 6c6f 636b 2d3e  lo World.block->
  - 0000470: 7374 6174 6520 3d3d 204d 656d 6f72 7942  state == MemoryB
  - 0000480: 6c6f 636b 3a3a 5374 6174 653a 3a46 5245  lock::State::FRE
  - 0000490: 4500 626c 6f63 6b2d 3e73 7461 7465 203d  E.block->state =
  - 00004a0: 3d20 4d65 6d6f 7279 426c 6f63 6b3a 3a53  = MemoryBlock::S
  - 00004b0: 7461 7465 3a3a 4652 4545 207c 7c20 626c  tate::FREE || bl
  - 00004c0: 6f63 6b2d 3e73 7461 7465 203d 3d20 4d65  ock->state == Me
  - 00004d0: 6d6f 7279 426c 6f63 6b3a 3a53 7461 7465  moryBlock::State
  - 00004e0: 3a3a 414c 4c4f 4341 5445 4400 2020 5065  ::ALLOCATED.  Pe
  - 00004f0: 616b 206d 656d 6f72 7920 7573 6167 653a  ak memory usage:
  - 0000500: 2025 3964 2062 7974 6573 2e0a 0020 2054   %9d bytes...  T
  - 0000510: 6f74 2e20 6d65 6d6f 7279 2075 7361 6765  ot. memory usage
  - 0000520: 3a20 2539 6420 6279 7465 732e 0a00 2020  : %9d bytes...
  - 0000530: 4375 722e 206d 656d 6f72 7920 7573 6167  Cur. memory usag
  - 0000540: 653a 2025 3964 2062 7974 6573 2e0a 004d  e: %9d bytes...M
  - 0000550: 656d 6f72 7920 6572 726f 7220 6174 2025  emory error at %
  - 0000560: 733a 2564 3a20 2573 2e0a 0020 2030 7825  s:%d: %s...  0x%
  - 0000570: 583a 2073 697a 6520 2564 2e20 2573 2e0a  X: size %d. %s..
  - 0000580: 00                                       .

Kurz ein paar Hinweise: * Import[1] erwartet den Import der env.print_string Funktion. * Export[6]: Neben memory wird auch die helloWorld Funktion exportiert. * Data[1]: Der fixe String Hello World ist im Segment unter Adresszeile 0000450 und 0000460 zu finden.

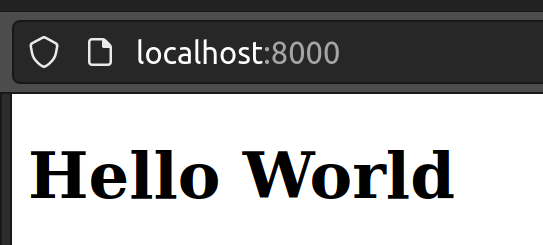

Gebrauch in einer Webanwendung

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="utf-8" />
    <title>"Hello Wolrd" C++ Program</title>
</head>

<body>
    <h1 id="hello-world"></h1>
    <script>
        let wasm;

        // If the Webassemby module had been linked with
        //   --import-memory
        //
        // its memory will be provided with
        //   const wasmMemory = new WebAssembly.Memory({initial:10, maximum:100});
        //   const memory = new Uint8Array(wasmMemory.buffer);
        //
        // But this module is providing its own memory and exporting it.
        function get_memory() {
            return new Uint8Array(wasm.instance.exports.memory.buffer);
        }

        const decoder = new TextDecoder("utf-8");

        function charPtrToString(str) {
            const memory = get_memory();
            let length = 0;
            for (; memory[str + length] !== 0; ++length) { }
            return decoder.decode(memory.subarray(str, str + length));
        }

        let printString = function (str) {
            console.log(str);
            document.getElementById("hello-world").innerHTML = str;
        };

        const importObject = {
            env: {
                print_string: function (str) {
                    printString(charPtrToString(str));
                }
            }
        };

        WebAssembly.instantiateStreaming(fetch('hello_world.wasm'), importObject)
            .then(function (obj) {
                wasm = obj;

                wasm.instance.exports.helloWorld();
            });
    </script>
</body>

</html>

Falls noch mehr Interesse am Thema besteht, empfehle ich meine älteren Beiträge zu konsultieren: * Erste Erfahrungen mit WebAssembly gibt eine Einführung und beschreibt den Werkzeugkasten für WebAssembly. * WebAssebmly Module erklärt den Aufbau des WebAssembly Moduls. * JavaScript und Bytes zeigt wie man in JavaScript mit Bytes arbeiten kann (ArrayBuffer, DataView). * WebAssembly Memory beschreibt den Umgang mit dem Speicher in WebAssembly. * Ein einfaches C Programm in WebAssembly wie ein einfaches C-Programm als WebAssembly kompiliert und in einer Webanwendung verwendet werden kann.

Weiterführend

Ich bin gerne bereit den Beitrag noch zu präzisieren, erweitern oder zu korrigieren. Schreibt ein Feedback oder meldet euch direkt bei mir.
