Wie der Speicher in WebAssembly mit der Umgebung (Host) zusammenarbeitet.
Zu einem WebAssembly Modul wird ein ArrayBuffer (bzw.
SharedArrayBuffer) verknüpft, der als WebAssembly Speicher
dient. Die Speicherinstanz wird entweder vom Modul selbst erstellt oder
durch das Gästesystem zur Verfügung gestellt. Diese Instanzen werden
gleich wie Funktionen vom Modul importiert oder exportiert. Jede Instanz
besteht aus einem linearen Speicherbereich aufgeteilt in 64 KiloByte
grosse Seiten (Pages). > Aktuell ist ein WebAssembly
Modul auf eine Speicherinstanz beschränkt. Es ist anzunehmen, dass dies
in naher Zukunft angepasst wird.
Ein WebAssembly Modul kann Speicher exportieren und instanziieren. Was nachfolgend an einem Beispiel demonstriert wird.
(module
(memory (export "mem") 1 4)
(data (i32.const 0x1) "\01\02\03")
)Kompilieren wat2wasm export.wat -o export.wasm
Analysieren wasm-objdump -x export.wasm
$ wasm-objdump -x export.wasm
export.wasm: file format wasm 0x1
Section Details:
Memory[1]:
- memory[0] pages: initial=1 max=4
Export[1]:
- memory[0] -> "mem"
Data[1]:
- segment[0] memory=0 size=3 - init i32=1
- 0000001: 0102 03Kurzbeschreibung der Abschnitte: * Memory[1] definiert
eine Speicherinstanz mit einer Seite (Page von 64 KiloByte)
initial und einer Obergrenze von maximal vier Seiten
(Pages). * Export[1] exportiert die
Speicherinstanz mit dem Namen mem. * Data[1]
initialisiert den Speicher ab der Adresse 0x1 mit den Bytes
0x01, 0x02 und 0x03.
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="utf-8" />
<title>WebAssembly Memory Export</title>
</head>
<body>
<article>
<h1>WebAssembly Memory Export</h1>
<p>Current Memory instance: <span id="mem"></span></p>
<p>Out of page/s: <span id="pages"></span></p>
<p>First Bytes, Uint8Buffer[0-4]: <span id="firstbytes"></span></p>

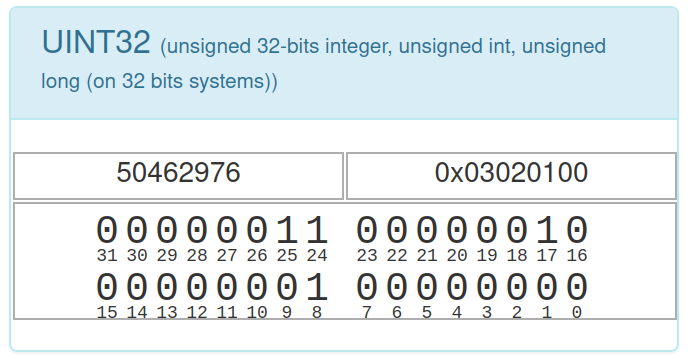

<p>First integer, Uint32Buffer[0]: <span id="firstint"></span></p>
<button type="button" id="extend">Extend</button>
<p style="color: red" id="error"></p>
</article>
<script>
function fetchAndInstantiate(url, importObject) {
return fetch(url)
.then(response => response.arrayBuffer())
.then(bytes => WebAssembly.instantiate(bytes, importObject))
.then(results => results.instance);
}
function presentMemory(mem) {
const buf = mem.buffer;
const firstBytes = new Uint8Array(buf);
const firstInt = new Uint32Array(buf);
const byteLength = buf.byteLength;
const pages = byteLength / (64 * 1024);
document.getElementById('mem').textContent = byteLength;
document.getElementById('pages').textContent = pages;
document.getElementById('firstbytes').textContent = `[${firstBytes[0]}, ${firstBytes[1]}, ${firstBytes[2]}, ${firstBytes[3]}]`;
document.getElementById('firstint').textContent = firstInt[0];
}
document.addEventListener('DOMContentLoaded', function () {
fetchAndInstantiate('export.wasm')
.then(instance => {
const mem = instance.exports.mem;
const extendButton = document.getElementById('extend');
extendButton.addEventListener('click', () => {
try {
mem.grow(1);
presentMemory(mem);
} catch (rangeError) {
console.error(`Caught RangeError, no more extending:`, rangeError);
document.getElementById('error').textContent = 'Caught RangeError, no more extending!';
extendButton.disabled = true;
}
});
presentMemory(mem);
});
});
</script>
</body>
</html>Anwendung starten python3 -m http.server
Analysieren im Browser http://localhost:8000
Falls diese Schritte neu waren, empfehle ich meine älteren Beiträge
zu konsultieren: * Erste
Erfahrungen mit WebAssembly gibt eine Einführung und beschreibt den
Werkzeugkasten für WebAssembly * WebAssebmly
Module erklärt den Aufbau des WebAssembly Moduls * JavaScript
und Bytes zeigt wie man in JavaScript mit Bytes arbeiten kann
(ArrayBuffer, DataView)

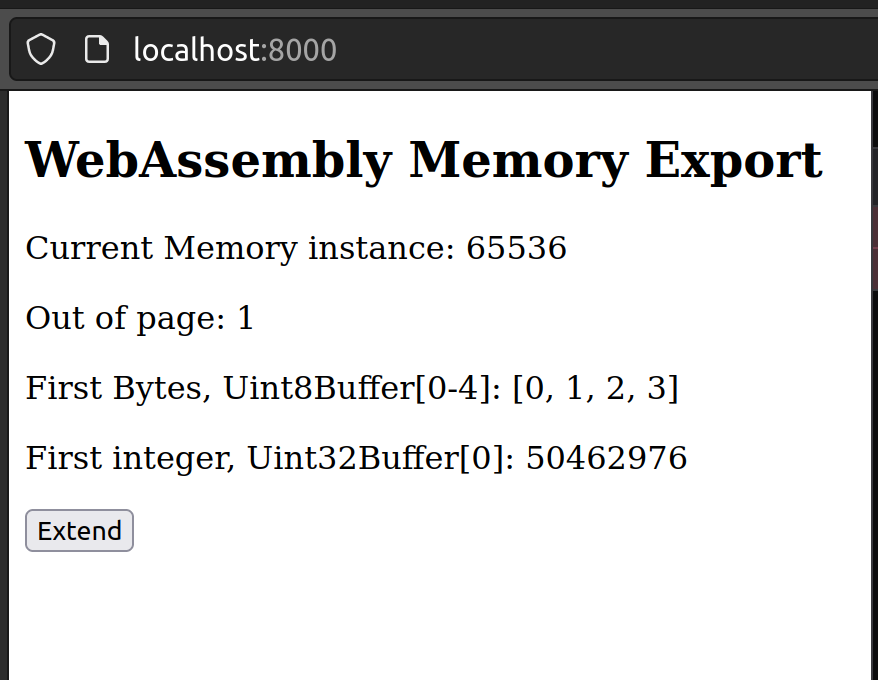

Beim Starten der Anwendung

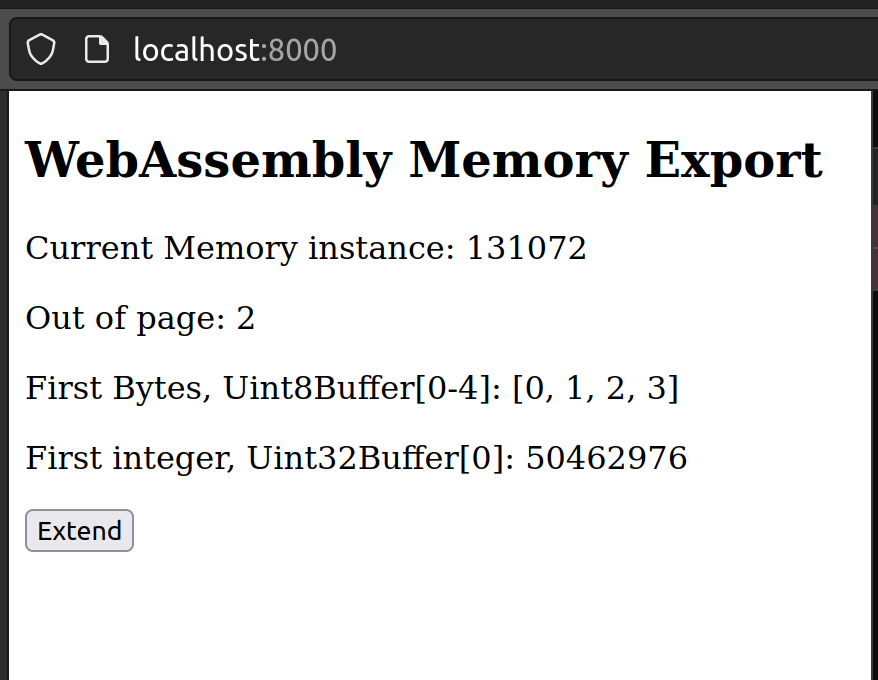

Nach dem Klick auf den Button Extend wird der
Speicherbereich um eine Seite (Page) erweitert. Das heisst
der ArrayBuffer wird ungültig (detached) und der Inhalt in
einen neuen grösseren ArrayBuffer kopiert. * Detachment
upon growing * Alternative:
SharedArrayBuffer

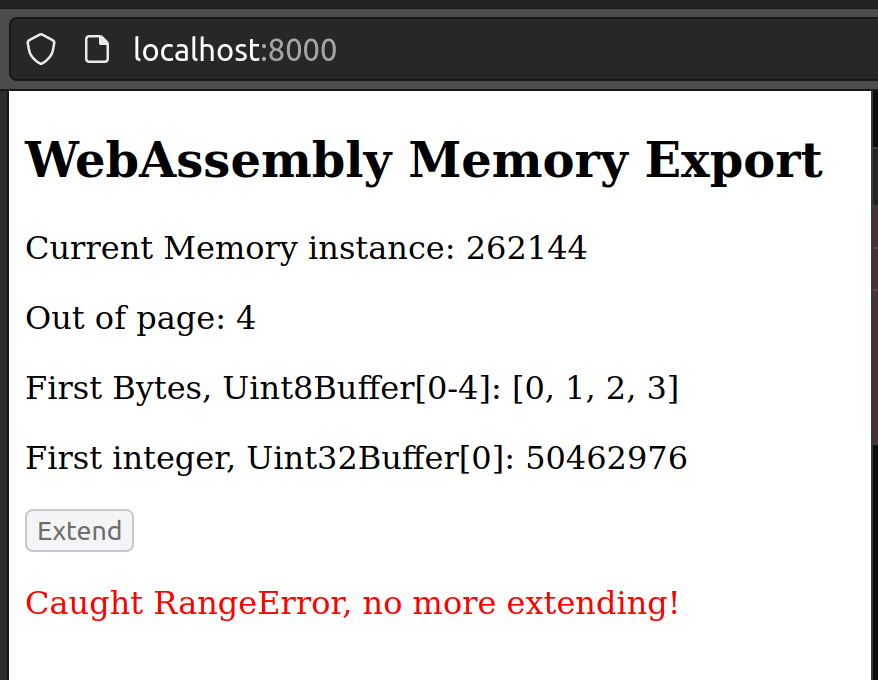

Nach dem vierten Klick auf den Button Extend läuft man
in einen Bereichsfehler (RangeError). Dies gemäss der
definierten Obergrenze im WAT von vier Seiten (Pages).
Von der JavaScript Seite kann ein Speicher
(Memory) dem WebAssembly Modul zur Verfügung gestellt
werden (importiert). Was mit dem folgenden WAT Programm eines Fibonacci
Algorithmus demonstriert wird. Die Interpretierung des Fibonacci
Stackautomaten Algorithmus ist im letzten Abschnitt dieses Artikels
beschrieben.
(module
(memory (import "env" "mem") 1)
(func (export "fibonacci") (param $n i32)
(local $index i32)
(local $ptr i32)
(i32.store (i32.const 0) (i32.const 0))
(i32.store (i32.const 4) (i32.const 1))
(local.set $index (i32.const 2))
(local.set $ptr (i32.const 8))
(block $break
(loop $loop
(i32.store
(local.get $ptr)
(i32.add
(i32.load (i32.sub (local.get $ptr) (i32.const 4)))
(i32.load (i32.sub (local.get $ptr) (i32.const 8)))
)
)
(local.set $index (i32.add (local.get $index) (i32.const 1)))
(local.set $ptr (i32.add (local.get $ptr) (i32.const 4)))
(br_if $break (i32.ge_u (local.get $index) (local.get $n)))
(br $loop)
)
)
)
)Kompilieren wat2wasm fibonacci.wat -o fibonacci.wasm
Analysieren wasm-objdump -x fibonacci.wasm
$ wasm-objdump -x fibonacci.wasm
fibonacci.wasm: file format wasm 0x1
Section Details:
Type[1]:
- type[0] (i32) -> nil
Import[1]:
- memory[0] pages: initial=1 <- env.mem
Function[1]:
- func[0] sig=0 <fibonacci>
Export[1]:
- func[0] <fibonacci> -> "fibonacci"
Code[1]:
- func[0] size=77 <fibonacci>Kurzbeschreibung der Abschnitte: * Type[1] definiert
unseren Funktionstyp mit einem Input-Parameter vom Typ i32
und ohne Rückgabewert. * Import[1] importiert eine
Speicherinstanz aus dem Namensbereich env.mem. *
Function[1] definiert eine Funktion mit dem Typ
(signature) 0 (siehe oben unter
Type[1]) und dem Namen fibonacci. *
Export[1] exportiert die Funktion fibonacci
mit dem Namen fibonacci. * Code[1] definiert
den Code der Funktion fibonacci mit einer Grösse von 77
Bytes.
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="utf-8" />
<title>WebAssembly Memory Import</title>
</head>
<body>
<article>
<h1>WebAssembly Memory Import</h1>
<h2>Fibonacci</h2>
<p id="fibonacci-output"></p>
</article>
<script>
function fetchAndInstantiate(url, importObject) {
return fetch(url)
.then(response => response.arrayBuffer())
.then(bytes => WebAssembly.instantiate(bytes, importObject))
.then(results => results.instance);
}
function presentFibonacci(result, n) {
const fibonacciOutput = document.getElementById('fibonacci-output');

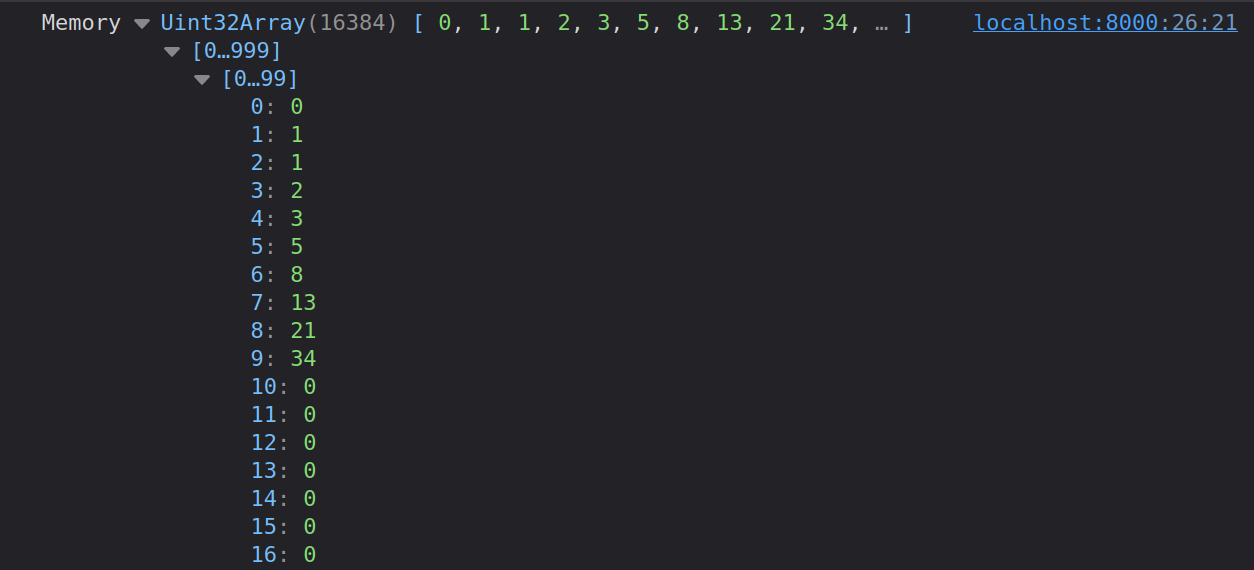

console.log('Memory', result)
for (let i = 0; i < n; i++) {
fibonacciOutput.innerText += `Result ${i}: ${result[i]}\n`;
}
}
document.addEventListener('DOMContentLoaded', function () {
const memory = new WebAssembly.Memory({ initial: 1, maximum: 2});
const importObject = {
env: {
mem: memory
}
};
fetchAndInstantiate('fibonacci.wasm', importObject)
.then(instance => {
const n = 10;
instance.exports.fibonacci(n);
const result = new Uint32Array(memory.buffer);
presentFibonacci(result, n);
});
});
</script>
</body>

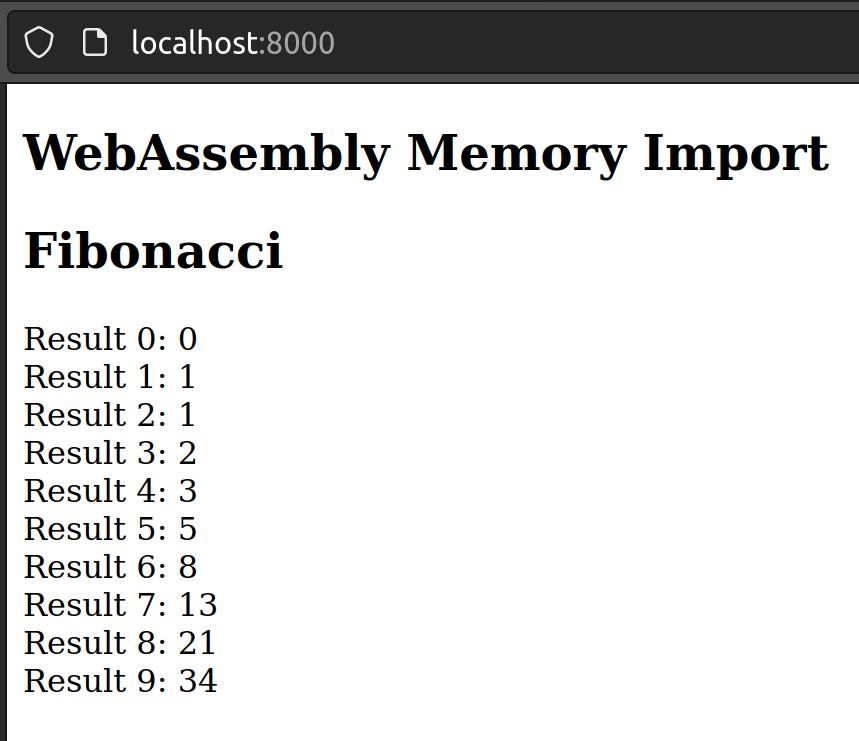

</html>Anwendung starten python3 -m http.server Analysieren im
Browser http://localhost:8000
Es gilt zu beachten, dass das Fibonacci Programm hier nicht wirklich sicher ist und nur zur Demonstration dient. Es wird zum Beispiel nicht geprüft, ob der Speicherbereich überhaupt existiert und ob die Speicherbereiche nicht überschrieben werden.
Wie kann mit Srings gearbeitet werden im Speicher.
(module
(memory (export "memory") 1)
(data (i32.const 0) "Hello, World! 😀")
)Kompilieren wat2wasm string.wat -o string.wasm
Analysieren wasm-objdump -x string.wasm
$ wasm-objdump -x string.wasm
string.wasm: file format wasm 0x1
Section Details:
Memory[1]:
- memory[0] pages: initial=1
Export[1]:
- memory[0] -> "memory"
Data[1]:
- segment[0] memory=0 size=18 - init i32=0
- 0000000: 4865 6c6c 6f2c 2057 6f72 6c64 2120 f09f Hello, World! ..
- 0000010: 9880Kurzbeschreibung der Abschnitte: * Memory[1] definiert
eine Speicherinstanz mit einer Seite (Page von 64
KiloByte). * Export[1] exportiert die Speicherinstanz mit
dem Namen memory. * Data[1] initialisiert den
Speicher ab der Adresse 0x0 mit den Bytes
0x48, 0x65, 0x6c,
0x6c, 0x6f, 0x2c,
0x20, 0x57, 0x6f,
0x72, 0x6c, 0x64,
0x21, 0x20, 0xf0,
0x9f, 0x98, 0x80. * Die
Zeichenkette Hello, World! 😀 wird als UTF-8 interpretiert
und in den Speicher geschrieben. Dies erlaubt daher einen erweiterten
Zeichensatz zu ASCII und somit zum Beispiel Emojis zu verwenden.
Offsetberechnung für die Zeichenkette Hello, World! 😀:
* 0x0 bis 0xd für Hello, World!
-> 14 Zeichen an 1 Byte (Gemäss ASCII Zeichensatz) * 0xe
bis 0x11 für 😀 -> und 1 Zeichen (Emoji 0xf0 9f
98 80) an 4 Bytes
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="utf-8" />
<title>WebAssembly Memory String Export</title>
</head>
<body>
<article>
<h1>WebAssembly Memory String Export</h1>
<p id="hello-world"></p>
<p id="emoji"></p>
</article>
<script>
function fetchAndInstantiate(url, importObject) {
return fetch(url)
.then(response => response.arrayBuffer())
.then(bytes => WebAssembly.instantiate(bytes, importObject))
.then(results => results.instance);
}
function presentString(mem) {
const helloWorld = document.getElementById('hello-world');
const emoji = document.getElementById('emoji');
const helloWorldBytes = new Uint8Array(mem.buffer, 0, 14);
const emojiBytes = new Uint8Array(mem.buffer, 14, 4);
const helloWorldString = new TextDecoder('utf8').decode(helloWorldBytes);
const emojiString = new TextDecoder('utf8').decode(emojiBytes);
helloWorld.innerText = helloWorldString;
emoji.innerText = emojiString + ' ' + emojiString;
}
document.addEventListener('DOMContentLoaded', function () {
fetchAndInstantiate('string.wasm')
.then(instance => {
const mem = instance.exports.memory;
presentString(mem);
});
});
</script>
</body>
</html>Anwendung starten python3 -m http.server
Analysieren im Browser http://localhost:8000

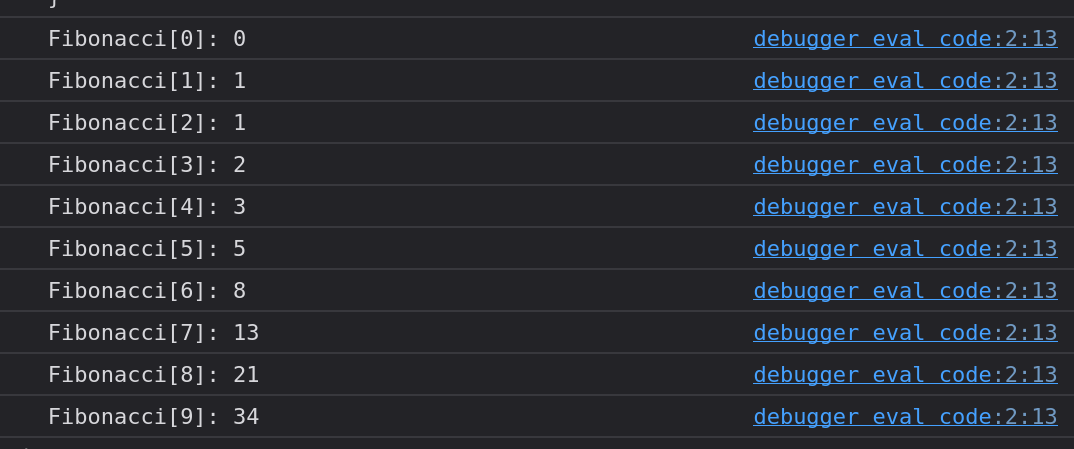

Hier den Versuch einer Simulation des Stackautomaten Fibonacci
Algorithmus in JavaScript zu implementieren. Ein paar Anmerkung: * Es
wird kein Import benutzt sondern der importierte Speicher mit einem
ArrayBuffer simuliert. Was auch im Hintergrund vom
WebAssembly verwendet wird. * Es können in JavaScript keine
GoTo-Anweisungen eingesetzt werden. Um trotzdem etwas aufzuzeigen, wie
die Schlaufe im Stackautomaten funktioniert, wird ein
while(true) mit einem break und
continue verwendet. * Die Positionen in den Kommentaren
werden unten für die Darstellung zur Entwicklung des Speichers
verwendet. * Die Hilfsvariable index wird zur Zählung der
Iterationen verwendet. * Die Hilfsvariable ptr wird
verwendet um die Position im Speicher zu halten. * Die jeweiligen
Integer Resultate (4 Bytes) werden linear im Speicher abgelegt und das
Programm selbst muss die Positionen dazu wissen und berechnen.
Beachte: WASM wird in einem virtuellen Stackautomaten ausgeführt. Daher müssen die Werte immer zuerst auf den Stack gelegt werden, bevor sie gelesen, verarbeitet und vom Stack entfernt werden. Das Resultat der Verarbeitung wird anschliessen wieder auf den Stack gelegt und kann direkt als Eingabe für den nächsten Schritt dienen. Diese Abläufe sind im WAT-Code durch die Klammerungen erkennbar, was hier in der JavaScript Simulation verloren geht.
// import memory env.mem
// here we simulate it by an array buffer
const buffer = new ArrayBuffer(10 * 64 * 1024);
const mem = new DataView(buffer);
function fibonacci(n) {
let index, ptr;
mem.setUint32(0, 0);
mem.setUint32(4, 1);
index = 2;
ptr = 8;
//position 1
start: while(true) {
mem.setUint32(ptr, mem.getUint32(ptr - 4) + mem.getUint32(ptr - 8));
index += 1;
ptr += 4;
if(index >= n) {
break;
}
//position 2
continue start;
}
}
fibonacci(10);
for(let i = 0; i < 10; i++) {
console.log(`Fibonacci[${i}]: ${mem.getUint32(i * 4)}`);
}
Dabei entwickelt sich der lineare Speicher pro Iteration wie folgt
Byte Nummer
Inhalt als Dezimalzahl
Position 1:
0 1 2 3 | 4 5 6 7 | 8 9 10 11 | 12 13 14 15 | 16 17 18 19 | 20 21 22 23 | 24 25 26 27 | 28 29 30 31 | 32
0 0 0 0 | 0 0 0 1 | 0 0 0 0 | 0 0 0 0 | 0 0 0 0 | 0 0 0 0 | 0 0 0 0 | 0 0 0 0 | 0
Position 2:
0 1 2 3 | 4 5 6 7 | 8 9 10 11 | 12 13 14 15 | 16 17 18 19 | 20 21 22 23 | 24 25 26 27 | 28 29 30 31 | 32
0 0 0 0 | 0 0 0 1 | 0 0 0 1 | 0 0 0 0 | 0 0 0 0 | 0 0 0 0 | 0 0 0 0 | 0 0 0 0 | 0
Position 2:
0 1 2 3 | 4 5 6 7 | 8 9 10 11 | 12 13 14 15 | 16 17 18 19 | 20 21 22 23 | 24 25 26 27 | 28 29 30 31 | 32
0 0 0 0 | 0 0 0 1 | 0 0 0 1 | 0 0 0 2 | 0 0 0 0 | 0 0 0 0 | 0 0 0 0 | 0 0 0 0 | 0
Position 2:
0 1 2 3 | 4 5 6 7 | 8 9 10 11 | 12 13 14 15 | 16 17 18 19 | 20 21 22 23 | 24 25 26 27 | 28 29 30 31 | 32
0 0 0 0 | 0 0 0 1 | 0 0 0 1 | 0 0 0 2 | 0 0 0 3 | 0 0 0 0 | 0 0 0 0 | 0 0 0 0 | 0
Position 2:
0 1 2 3 | 4 5 6 7 | 8 9 10 11 | 12 13 14 15 | 16 17 18 19 | 20 21 22 23 | 24 25 26 27 | 28 29 30 31 | 32
0 0 0 0 | 0 0 0 1 | 0 0 0 1 | 0 0 0 2 | 0 0 0 3 | 0 0 0 5 | 0 0 0 0 | 0 0 0 0 | 0
Position 2:
0 1 2 3 | 4 5 6 7 | 8 9 10 11 | 12 13 14 15 | 16 17 18 19 | 20 21 22 23 | 24 25 26 27 | 28 29 30 31 | 32
0 0 0 0 | 0 0 0 1 | 0 0 0 1 | 0 0 0 2 | 0 0 0 3 | 0 0 0 5 | 0 0 0 8 | 0 0 0 0 | 0
Position 2:
0 1 2 3 | 4 5 6 7 | 8 9 10 11 | 12 13 14 15 | 16 17 18 19 | 20 21 22 23 | 24 25 26 27 | 28 29 30 31 | 32
0 0 0 0 | 0 0 0 1 | 0 0 0 1 | 0 0 0 2 | 0 0 0 3 | 0 0 0 5 | 0 0 0 8 | 0 0 0 13 | 0
.
.
.Ich bin gerne bereit den Beitrag noch zu präzisieren, erweitern oder zu korrigieren. Schreibt ein Feedback oder meldet euch direkt bei mir.
Erstellt von Marco Kuoni, September 2023
