WebAssembly Tabelle, dynamisches Linken

Ein Thema aus dem Artikel WebAssebmly Module fehlt noch. Dabei geht es um den Abschnitt Table, welcher für das dynamische Linken zuständig ist. Mit dem Ansatz des dynamischen Linken kann einem Modul zur Laufzeit verknüpft/gelinkt werden. Als Beispiel kann so ein zentralisiertes Bibliotheks-Modul erstellt werden, welches von verschiedenen anderen Modulen eingebunden und verwendet wird. Damit können die Eigenschaften des zentralisierten Moduls angepasst werden, ohne dass die anderen Module neu kompiliert werden müssen. Damit wird Code Duplikationen vermieden, Speicherplatz reduziert und die Wartbarkeit verbessert.

Tabelle

Table hat ähnliche Charakteristiken wie Memory aus meinem alten Arikel WebAssembly Memory. Eine Tabelle beinhaltet nur Referenzen, welche gesetzt und gelesen/verwendet werden können. Die Referenz selbst ist somit geschützt und kann nur vom exportierenden Modul angepasst werden.

Aktuell ist es so, dass nur der reftype Typ erlaubt ist was primär Funktionsreferenzen entspricht. Genau gleich wie die Einschränkung von nur einer Table beziehungsweise einem Memory pro Modul, werden diese Spezifikationen in zukünftigen WebAssembly Versionen vermutlich erweitert.

Beispiel

Es wird ein sehr einfache Implementierung eines Mathematik-Moduls erstellt, welches seine Funktionen (Multiplikation, Division) via Table exportiert.

Kurbeschreibung: * Funktionsdefinitionen wie bekannt * table beinhaltet ein Array der Grösse Zwei mit dem Typ funcref * Diese Tabelle wird mit dem Namen math_tbl exportiert * elem initialisiert die Tabelle mit den Funktionen mul und div. Dabei ist der Startindex und die Reihenfolge der Funktionen wichtig für den späteren Aufruf.

$ wasm-objdump -x math.wasm

math.wasm:      file format wasm 0x1

Section Details:

Type[1]:
 - type[0] (i32, i32) -> i32
Function[2]:
 - func[0] sig=0
 - func[1] sig=0
Table[1]:
 - table[0] type=funcref initial=2
Export[1]:
 - table[0] -> "math_tbl"
Elem[1]:
 - segment[0] flags=0 table=0 count=2 - init i32=0
  - elem[0] = func[0]
  - elem[1] = func[1]
Code[2]:
 - func[0] size=7
 - func[1] size=7

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="utf-8" />
    <title>WebAssembly Table Dynamic Linking</title>
</head>

<body>
    <h1>WebAssembly Table Dynamic Linking</h1>
    <h2>Multiply</h2>
    <form id="mul">
        <input type="number" name="a" value="3">
        <input type="number" name="b" value="14">
        <button type="submit">Multiply</button>
        <output name="output"></output>
    </form>

    <h2>Divide</h2>
    <form id="div">
        <input type="number" name="a" value="84">
        <input type="number" name="b" value="2">
        <button type="submit">Divide</button>
        <output name="output"></output>
    </form>
    <script>
        function fetchAndInstantiate(url, importObject) {
            return fetch(url)
                .then(response => response.arrayBuffer())
                .then(bytes => WebAssembly.instantiate(bytes, importObject))
                .then(results => results.instance);
        }

        document.addEventListener('DOMContentLoaded', function () {
            const formMul = document.querySelector('form#mul');
            const formDiv = document.querySelector('form#div');

            formMul.addEventListener('submit', function (event) {
                event.preventDefault();
                const form = event.target;
                const formData = new FormData(form);

                const a = formData.get('a');
                const b = formData.get('b');

                fetchAndInstantiate('math.wasm')
                    .then(instance => {
                        const mathTbl = instance.exports.math_tbl;

                        //table index 0 is multiply as elem initialized it
                        form.output.value = mathTbl.get(0)(a, b);
                    });
            });

            formDiv.addEventListener('submit', function (event) {
                event.preventDefault();
                const form = event.target;
                const formData = new FormData(form);

                const a = formData.get('a');
                const b = formData.get('b');

                fetchAndInstantiate('math.wasm')
                    .then(instance => {
                        const mathTbl = instance.exports.math_tbl;

                        //table index 1 is division as elem initialized it
                        form.output.value = mathTbl.get(1)(a, b);
                    });
            });
        });
    </script>
</body>

</html>

Dynamisches Linken

Im folgenden Beispiel werden zwei Module erstellt. Wobei ein Modul die Mathematischen Funktionen zur Verfügung stellt und das andere Modul diese verwendet. Im unterschied zum letzten Beispiel, wird nun die Tabelleninstanz vom Gästesystem zur Verfügung gestellt und in den Modulen importiert.

Mathematik-Modul

Kurbeschreibung: * import importiert die Tabelle vom Gästesystem mit einer Grösse von 2 und dem Typ funcref * elem im Unterschied zu vorher nun einzeln ausgeführt mit unterschiedlichen Startindizes. Die Referenzen zu den Funktionen werden so in der übergebenen Tabelle initialisiert. * Im Modul wird somit nur indirekt exportiert. Die Funktionen können nur über die Tabelle aufgerufen werden.

$ wasm-objdump -x math_ext.wasm

math_ext.wasm:  file format wasm 0x1

Section Details:

Type[1]:
 - type[0] (i32, i32) -> i32
Import[1]:
 - table[0] type=funcref initial=2 <- env.math_tbl
Function[2]:
 - func[0] sig=0
 - func[1] sig=0
Elem[2]:
 - segment[0] flags=0 table=0 count=1 - init i32=0
  - elem[0] = func[0]
 - segment[1] flags=0 table=0 count=1 - init i32=1
  - elem[1] = func[1]
Code[2]:
 - func[0] size=7
 - func[1] size=7

Anwendungs-Modul

Kurbeschreibung: * import importiert die Tabelle vom Gästesystem mit einer Grösse von 2 und dem Typ funcref * type definiert den Typ t0 mit den Parametern a und b vom Typ i32 und dem Resultat als i32. Wird als Typendefinition für die erwarteten Funktionen aus der Tabelle verwendet. * func definiert und exportiert die Funktionen mul_cust und div_cust. Die Funktionen rufen jeweils die Referenzen aus der übergebenen Tabelle mit call_indirect, dem Type t0, den Input-Parametern und dem jeweiligen Tabellen Index auf. * Die Funktionen mul_cust und div_cust werden somit direkt exportiert.

$ wasm-objdump -x math_custom.wasm

math_custom.wasm:       file format wasm 0x1

Section Details:

Type[1]:
 - type[0] (i32, i32) -> i32
Import[1]:
 - table[0] type=funcref initial=2 <- env.math_tbl
Function[2]:
 - func[0] sig=0 <mul_cust>
 - func[1] sig=0 <div_cust>
Export[2]:
 - func[0] <mul_cust> -> "mul_cust"
 - func[1] <div_cust> -> "div_cust"
Code[2]:
 - func[0] size=11 <mul_cust>
 - func[1] size=11 <div_cust>

Webanwendung

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="utf-8" />
    <title>WebAssembly Table Dynamic Linking</title>
</head>

<body>
    <h1>WebAssembly Table Dynamic Linking</h1>
    <h2>Multiply</h2>
    <form id="mul">
        <input type="number" name="a" value="3">
        <input type="number" name="b" value="14">
        <button type="submit">Multiply</button>
        <output name="output"></output>
    </form>

    <h2>Divide</h2>
    <form id="div">
        <input type="number" name="a" value="84">
        <input type="number" name="b" value="2">
        <button type="submit">Divide</button>
        <output name="output"></output>
    </form>
    <script>
        function fetchAndInstantiate(url, importObject) {
            return fetch(url)
                .then(response => response.arrayBuffer())
                .then(bytes => WebAssembly.instantiate(bytes, importObject))
                .then(results => results.instance);
        }

        //table where the two function references are saved and shared
        const mathTbl = new WebAssembly.Table({
            initial: 2,
            element: 'anyfunc'
        });

        const importObject = {
            env: {
                math_tbl: mathTbl
            }
        };

        document.addEventListener('DOMContentLoaded', function () {
            const formMul = document.querySelector('form#mul');
            const formDiv = document.querySelector('form#div');

            formMul.addEventListener('submit', function (event) {
                event.preventDefault();
                const form = event.target;
                const formData = new FormData(form);

                const a = formData.get('a');
                const b = formData.get('b');

                Promise.all([
                    fetchAndInstantiate('math_ext.wasm', importObject),
                    fetchAndInstantiate('math_custom.wasm', importObject)
                ]).then(instances => {
                    //index 1 ist the math_custom.wasm instance
                    form.output.value = instances[1].exports.mul_cust(a, b);
                });
            });

            formDiv.addEventListener('submit', function (event) {
                event.preventDefault();
                const form = event.target;
                const formData = new FormData(form);

                const a = formData.get('a');
                const b = formData.get('b');

                Promise.all([
                    fetchAndInstantiate('math_ext.wasm', importObject),
                    fetchAndInstantiate('math_custom.wasm', importObject)
                ]).then(instances => {
                    //index 1 ist the math_custom.wasm instance
                    form.output.value = instances[1].exports.div_cust(a, b);
                });
            });
        });
    </script>
</body>

</html>

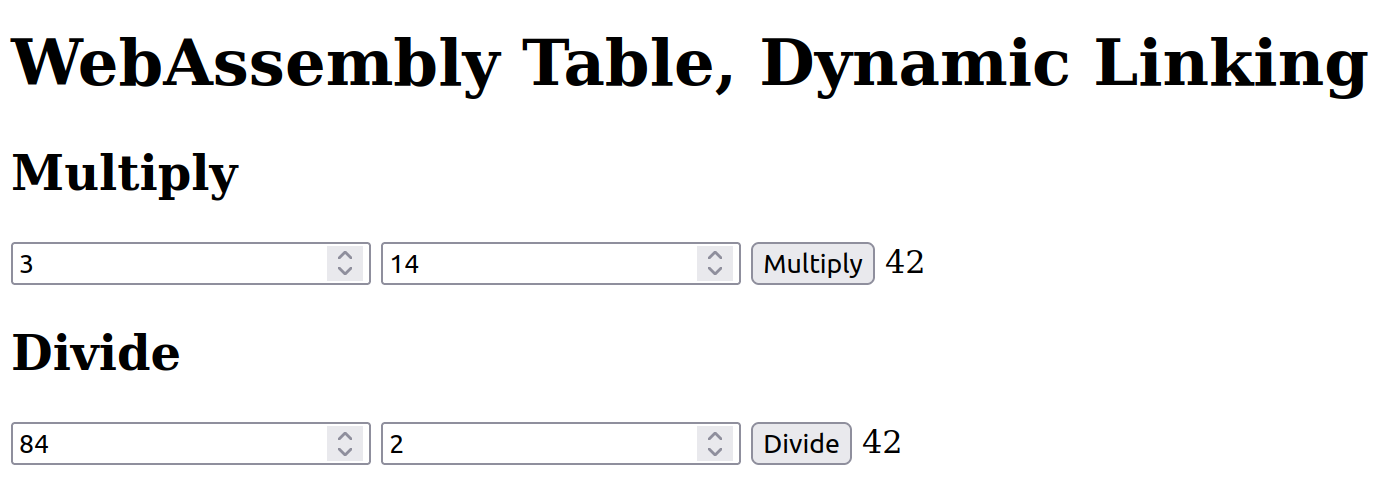

Das Resultat sieht gleich aus wie im vorherigen Beispiel. Im Unterschied wird nun aber die Tabelle vom Gästesystem (WebAssembly API) zur Verfügung gestellt und es muss mit einem Promise.all sichergestellt werden, dass vor der Verwendung des Anwendungs-Moduls auch das Mathematik-Modul geladen und initialisiert wurde.

Weiterführend

Ich bin gerne bereit den Artikel zu präzisieren, erweitern oder zu korrigieren. Schreibt ein Feedback oder meldet euch direkt bei mir.
